冷冻式干燥机的工作原理

一、引言
在众多工业生产及科研领域中，对干燥空气的需求极为普遍。压缩空气作为工业生产的 “第四能源”，其质量优劣直接影响到产品质量、设备运行稳定性等关键环节。而冷冻式干燥机作为一种高效去除压缩空气中水分的设备，在保障压缩空气质量方面发挥着至关重要的作用。理解冷冻式干燥机的工作原理，对于其正确选型、高效运行以及维护保养具有重要意义。
二、冷冻式干燥机的工作原理
（一）压缩空气的预冷却
潮湿的压缩空气首先进入预冷器，预冷器通常是一种热交换器。在这里，高温的压缩空气与已经干燥且温度较低的压缩空气进行热交换。根据热传递原理，热量会从高温的压缩空气传递到低温的压缩空气，从而使进入的压缩空气温度降低。这一过程实现了初步冷却，部分水蒸气因温度降低而开始凝结成液态水。预冷却不仅能降低后续蒸发器的负荷，还能提高整个干燥机的能源利用效率。例如，在一些纺织企业中，大量的压缩空气用于喷气织机等设备，通过预冷却，可使压缩空气在进入蒸发器前，温度从常温（如 30℃）降低至 20℃左右，显著减少了蒸发器的制冷量需求 。
（二）蒸发冷却
经过预冷却的压缩空气紧接着进入蒸发器，蒸发器是冷冻式干燥机实现深度干燥的核心部件。在蒸发器内，压缩空气与低温的制冷剂进行热交换。制冷剂在蒸发器中处于低压、低温状态，其沸点通常远低于 0℃。当压缩空气与制冷剂接触时，压缩空气的热量被制冷剂吸收，温度进一步降低。随着温度的降低，压缩空气中的水蒸气大量凝结成液态水。例如，当制冷剂的蒸发温度为 2℃时，压缩空气经过蒸发器后，温度可降至 2℃ - 8℃，此时水蒸气的饱和蒸汽压大幅降低，大量水蒸气超过饱和状态而凝结成液态水。这些液态水以微小水滴的形式悬浮在压缩空气中。
（三）气液分离
含有液态水的压缩空气从蒸发器流出后，进入气液分离器。气液分离器的作用是将液态水从压缩空气中精准地分离出来。常见的气液分离方式有离心式、重力式和过滤式等。离心式气液分离器利用压缩空气在分离器内高速旋转产生的离心力，使密度较大的液态水被甩向分离器的内壁，然后沿壁面流下收集；重力式气液分离器则是利用液态水与空气密度的差异，使液态水在重力作用下自然沉降到分离器底部；过滤式气液分离器通过特殊的过滤材料，阻挡液态水通过，而让干燥的空气通过。例如，在一些制药企业的压缩空气系统中，采用高精度的过滤式气液分离器，可将压缩空气中的液态水含量降低至极低水平，确保药品生产环境的空气质量符合严格的标准。分离出的液态水通过自动排水阀排出设备外，从而使压缩空气得以净化。
（四）后冷却（部分干燥机有此环节）
经过气液分离后的压缩空气，温度通常仍然较低。为了减少后续管道中再次凝结的风险，部分冷冻式干燥机配备了后冷却器。在一些对压缩空气温度稳定性要求较高的电子生产行业，后冷却器可将压缩空气温度进一步降低并稳定在合适的范围内，如 5℃ - 10℃，有效避免了因温度波动导致的管道结露等问题。在后冷却器中，压缩空气与冷却介质（如冷却水或环境空气）进行热交换，温度进一步降低。这一步骤提高了压缩空气在后续输送过程中的稳定性，减少了因温度变化可能导致的水分再次凝结现象。
（五）再加热（可选）
为了防止压缩空气在管道输送过程中再次凝结，一些冷干机还配备了再热器。干燥后的压缩空气经过再热器被加热至一定温度，提高了它携带水蒸气的能力。例如，在冬季寒冷地区的工业厂房中，压缩空气经过再热器加热后，温度从 8℃升高至 15℃左右，有效防止了在长距离管道输送过程中因环境温度过低而导致的再次结露问题，确保在后续的使用中保持干燥状态。再加热过程通常采用电加热或利用热交换器回收部分热量来实现。
三、制冷系统原理
（一）压缩过程
制冷系统中的压缩机是整个制冷循环的动力源。常见的压缩机类型有涡旋式、活塞式和螺杆式等。以涡旋式压缩机为例，制冷剂气体被压缩机吸入，在压缩机内部，通过动涡旋盘和静涡旋盘的相对运动，对制冷剂气体进行压缩。在这个过程中，制冷剂气体的压力和温度急剧升高，从低温低压的气态转变为高温高压的气态。例如，吸入的制冷剂气体压力可能为 0.2MPa，温度为 10℃，经过压缩后，压力可升高至 1.5MPa 左右，温度升高至 70℃ - 80℃。高温高压的制冷剂气体从压缩机排出，进入制冷循环的下一个环节。
（二）冷凝过程
高温高压的制冷剂气体离开压缩机后，进入冷凝器。冷凝器的作用是将制冷剂气体冷凝成液体，常见的冷却方式有风冷和水冷。在风冷冷凝器中，风扇吹送的环境空气与制冷剂气体进行热交换。制冷剂气体将热量传递给空气，自身温度逐渐降低，最终冷凝成高压液体。例如，在夏季环境温度为 35℃时，经过风冷冷凝器冷却后，制冷剂气体可冷却至 45℃左右并冷凝成液体。而在水冷冷凝器中，通过循环流动的冷却水与制冷剂气体进行热交换，冷却水吸收制冷剂气体的热量，使制冷剂气体冷凝。水冷冷凝器的冷却效率相对较高，能使制冷剂气体更快速地冷凝成液体。冷凝后的制冷剂液体进入储液器，储液器起到储存和缓冲制冷剂的作用，确保制冷剂的稳定供应。
（三）节流过程
从储液器流出的高压制冷剂液体经过膨胀阀或毛细管等节流装置。膨胀阀是一种可调节的节流装置，它能够精确控制制冷剂的流量和蒸发压力。当高压制冷剂液体通过膨胀阀时，由于节流作用，制冷剂的压力瞬间降低，体积迅速膨胀。在这个过程中，制冷剂的温度也随之降低，变成了低温低压的液体和气体混合物。例如，高压制冷剂液体的压力为 1.5MPa，温度为 45℃，经过膨胀阀节流后，压力可降低至 0.3MPa 左右，温度降低至 5℃ - 10℃。低温低压的制冷剂混合物进入蒸发器，开始吸收压缩空气的热量，实现制冷效果。
（四）蒸发过程
在蒸发器中，低温低压的制冷剂与需要干燥的压缩空气进行亲密接触和热交换。制冷剂就像一个高效的 “热量吸收器”，吸收压缩空气中的热量后迅速蒸发成气体。例如，当压缩空气温度为 20℃进入蒸发器，与温度为 2℃的制冷剂进行热交换后，压缩空气温度降低至 8℃左右，而制冷剂吸收热量后从液态逐渐蒸发成气态。蒸发后的制冷剂气体返回压缩机，完成一次完整的制冷循环。在这个过程中，制冷剂不断地吸收压缩空气中的热量，使压缩空气的温度降低，从而实现水蒸气的凝结和去除，达到干燥压缩空气的目的。
四、关键组件及其作用
（一）压缩机

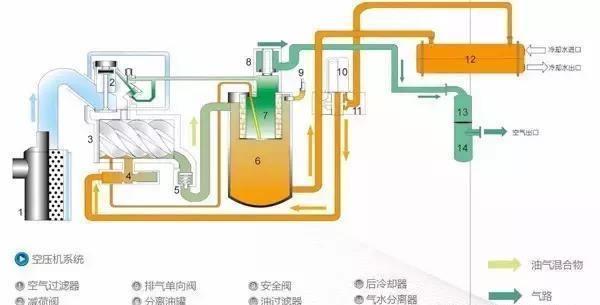

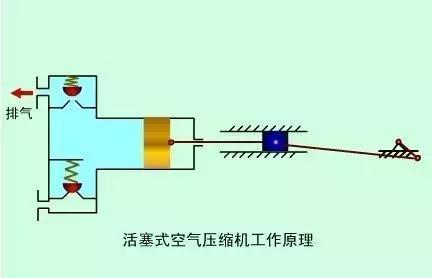

压缩机作为制冷循环的核心动力源，其作用至关重要。不同类型的压缩机具有各自的特点。涡旋式压缩机运行平稳、噪音低、振动小，且具有较高的能效比，适用于对噪音要求较高且需要高效运行的场合；活塞式压缩机结构简单、维护方便，在一些小型冷冻式干燥机中应用较为广泛；螺杆式压缩机则具有排气量大、适应范围广等优点，常用于大型工业生产中的冷冻式干燥机。例如，在一个大型化工企业的压缩空气系统中，采用螺杆式压缩机作为冷冻式干燥机的制冷动力源，能够满足大量压缩空气的干燥需求，确保生产过程的稳定运行。压缩机通过对制冷剂气体进行压缩，为整个制冷过程提供必要的压力和温度条件，推动制冷剂在制冷系统中循环流动。
（二）冷凝器
冷凝器负责将高温高压的制冷剂气体冷凝成液体，是制冷系统中热量释放的关键部件。风冷冷凝器利用风扇强制空气流动，与制冷剂气体进行热交换，将热量散发到周围环境中。它的优点是安装简单、无需额外的冷却水系统，适用于水源紧张或安装空间有限的场所。水冷冷凝器则通过循环冷却水与制冷剂气体进行热交换，冷却效率高，能够在较小的空间内实现大量热量的传递。在一些对冷却效率要求极高的工业应用中，如大型数据中心的压缩空气干燥系统，水冷冷凝器能够确保制冷剂气体迅速冷凝，保证冷冻式干燥机的高效运行。冷凝器的性能直接影响到制冷剂的冷凝效果和制冷系统的整体效率。
（三）蒸发器
蒸发器是冷冻式干燥机实现干燥功能的核心部件，其性能直接决定了干燥效果的好坏。蒸发器内部通常采用高效的热交换结构，以增大制冷剂与压缩空气的接触面积，提高热交换效率。例如，一些蒸发器采用翅片管式结构，通过在换热管表面设置翅片，大大增加了换热面积，使制冷剂能够更充分地吸收压缩空气中的热量。蒸发器的设计和制造质量对冷冻式干燥机的性能至关重要。如果蒸发器的换热效率低下，将导致压缩空气无法充分冷却，水蒸气无法有效凝结，从而影响干燥效果，使输出的压缩空气含水量超标。
（四）膨胀阀
膨胀阀是调节制冷系统的关键组件，它能够精准控制制冷剂的流量和蒸发压力。膨胀阀根据制冷系统的负荷变化，自动调节制冷剂的供应量。当压缩空气的流量或温度发生变化时，膨胀阀能够及时调整制冷剂的流量，确保蒸发器内的制冷效果稳定。例如，在夏季高温环境下，压缩空气的温度较高，负荷增大，膨胀阀会自动增大制冷剂的流量，以满足制冷需求；而在冬季低温环境下，负荷减小，膨胀阀则会相应减少制冷剂的流量。膨胀阀的精确调节作用保证了制冷系统在不同工况下都能高效、稳定地运行，避免了因制冷剂流量不当导致的制冷效果不佳或系统故障。
（五）气液分离器
气液分离器用于高效分离压缩空气中的液态水，保证输出的压缩空气干燥纯净。其分离效果直接影响到压缩空气的质量。离心式气液分离器利用离心力将液态水从压缩空气中分离出来，适用于处理大流量的压缩空气；重力式气液分离器结构简单，依靠重力作用实现气液分离，常用于对分离效率要求不是特别高的场合；过滤式气液分离器通过特殊的过滤材料，能够实现高精度的气液分离，适用于对压缩空气质量要求极高的行业，如制药、电子等。在制药行业中，气液分离器必须能够将压缩空气中的液态水含量降低至极低水平，以防止水分对药品质量产生影响。气液分离器的正常运行是冷冻式干燥机输出合格干燥压缩空气的重要保障。
（六）预冷器
预冷器利用热交换原理，对压缩空气进行预冷，提高了整个系统的能源利用效率。它通过让高温的压缩空气与已经干燥且温度较低的压缩空气进行热交换，实现了热量的回收利用。预冷器的存在减轻了蒸发器的负荷，降低了制冷系统的能耗。例如，在一个连续运行的冷冻式干燥机系统中，预冷器可使进入蒸发器的压缩空气温度降低 5℃ - 10℃，相应地减少了蒸发器的制冷量需求，从而降低了压缩机的能耗，节省了运行成本。预冷器的高效运行对于提高冷冻式干燥机的整体节能性能具有重要意义。
（七）再热器（可选）
再热器对干燥后的压缩空气进行再加热，防止管道中再次凝结。在一些对压缩空气温度和湿度要求严格的应用场景中，如在寒冷地区的户外设备或对湿度敏感的工艺过程中，再热器起到了关键作用。再热器通常采用电加热或利用热交换器回收部分热量的方式来实现对压缩空气的加热。例如，在冬季，当干燥后的压缩空气温度较低时，通过再热器将其温度升高至环境温度以上，可有效防止在管道输送过程中因温度降低而导致的水蒸气再次凝结，保证压缩空气在输送过程中的质量稳定。
（八）自动排水器
自动排水器的作用是自动排出分离出的液态水，确保设备内部不会积水，维持设备的正常运行。它能够根据分离器内液态水的液位或压力等信号自动开启和关闭排水阀。当分离器内的液态水达到一定液位时，自动排水器自动打开排水阀，将液态水排出；当液位降低到一定程度时，排水阀自动关闭。自动排水器的可靠性和及时性对于冷冻式干燥机的稳定运行至关重要。如果自动排水器出现故障，导致液态水无法及时排出，可能会造成液态水重新混入压缩空气中，影响干燥效果，甚至可能损坏下游设备。
五、优势与局限性
（一）优势

• 运行成本较低：冷冻式干燥机的能耗相对较低，通常只有吸附式干燥机能耗的三分之一到二分之一。这是因为它主要依靠制冷系统对压缩空气进行冷却除湿，不需要像吸附式干燥机那样消耗大量的再生气来对吸附剂进行再生。例如，在一个中等规模的工业生产车间，使用冷冻式干燥机每年可节省大量的能源费用。同时，其维护成本也相对较低，设备的可靠性较高，减少了因设备故障而导致的停机时间和维修成本。


• 性能稳定可靠：冷冻式干燥机受环境温度的影响比较小，能始终保持稳定可靠的运行状态。其制冷系统能够有效控制压缩空气的温度波动，确保在不同的环境条件下都能提供较为稳定的干燥效果。例如，在夏季高温和冬季低温环境下，冷冻式干燥机都能正常运行，为生产过程提供稳定的干燥压缩空气，保障了生产的连续性和稳定性。


• 适应多种工况：冷冻式干燥机能够适应不同流量和压力的压缩空气，具有较宽的适用范围。无论是小型的压缩空气系统，还是大型的工业生产中的大规模压缩空气供应，冷冻式干燥机都能根据实际需求进行合理配置和运行，满足不同工况下对压缩空气干燥的要求。


（二）局限性

• 露点限制：冷冻式干燥机的露点通常在 2℃到 10℃之间，无法像吸附式干燥机那样达到 - 40℃甚至更低的露点。这使得它在一些对压缩空气露点要求极高的场合，如某些高精度的电子制造工艺、航空航天等领域，无法满足生产需求。在这些领域中，需要使用吸附式干燥机或其他能够达到更低露点的干燥设备来确保压缩空气的质量。


• 对压缩空气品质有一定要求：冷冻式干燥机对进入的压缩空气品质有一定要求，如果压缩空气中含有大量的油污、杂质等，可能会影响设备的正常运行和干燥效果。油污可能会附着在蒸发器、冷凝器等部件的表面，降低热交换效率；杂质可能会堵塞管道、过滤器等，导致设备故障。因此，在使用冷冻式干燥机之前，通常需要对压缩空气进行预处理，如安装过滤器等设备，以去除压缩空气中的杂质和油污，这增加了系统的复杂性和成本。


六、应用领域
（一）工业生产

• 食品饮料行业：在食品饮料的生产过程中，压缩空气被广泛应用于物料输送、灌装、包装等环节。冷冻式干燥机能够去除压缩空气中的水分，防止食品受潮变质，保证食品的质量和口感。例如，在薯片生产过程中，压缩空气用于将薯片从生产线输送到包装环节，经过冷冻式干燥机干燥后的压缩空气，可避免薯片因接触潮湿空气而变软，延长了薯片的保质期。在饮料灌装过程中，干燥的压缩空气可确保灌装设备的正常运行，防止因水分导致的设备腐蚀和饮料污染。


• 制药行业：制药行业对压缩空气质量的要求极为严格，冷冻式干燥机在制药过程中起着关键作用。它能够为药品生产提供干燥、洁净的压缩空气，满足药品生产过程中的无菌、无尘等要求。例如，在药品的冻干工艺中，需要使用干燥的压缩空气来保护药品免受水分和微生物的污染。在药品包装环节，干燥的压缩空气用于驱动包装设备，确保包装的密封性和药品的质量安全。


• 电子制造行业：在电子制造领域，如芯片制造、电路板生产等，对压缩空气的纯度和干燥度要求极高。冷冻式干燥机可有效去除压缩空气中的水分，防止电子元件因受潮而损坏，提高电子产品的质量和可靠性。例如，在芯片制造过程中，微小的水分颗粒可能会导致芯片短路等故障，经过冷冻式干燥机处理后的压缩空气，可确保芯片制造环境的干燥，降低产品次品率。


（二）其他领域

• 实验室：在科研实验室中，许多实验需要使用干燥的气体来保证实验结果的准确性。冷冻式干燥机可用于对实验室中的压缩空气进行干燥处理，为实验设备提供稳定的气源。例如，在气相色谱分析实验中，需要使用干燥的载气来保证色谱柱的性能和分析结果的准确性，冷冻式干燥机可满足这一需求。


• 空气压缩系统：在各类空气压缩系统中，冷冻式干燥机作为重要的后处理设备，能够提高压缩空气的质量，延长压缩空气系统中其他设备的使用寿命。例如，在工厂的压缩空气站中，冷冻式干燥机可对压缩后的空气进行干燥处理，减少水分对管道、阀门、气缸等设备的腐蚀，降低设备维护成本，提高整个压缩空气系统的运行效率。


七、结论
冷冻式干燥机作为一种重要的压缩空气干燥设备，通过独特的降温结露工作原理，利用制冷系统对压缩空气进行冷却、除湿，再经过气液分离、后冷却（部分有）和再加热（可选）等环节，为工业生产及其他领域提供了干燥、稳定的压缩空气。其
